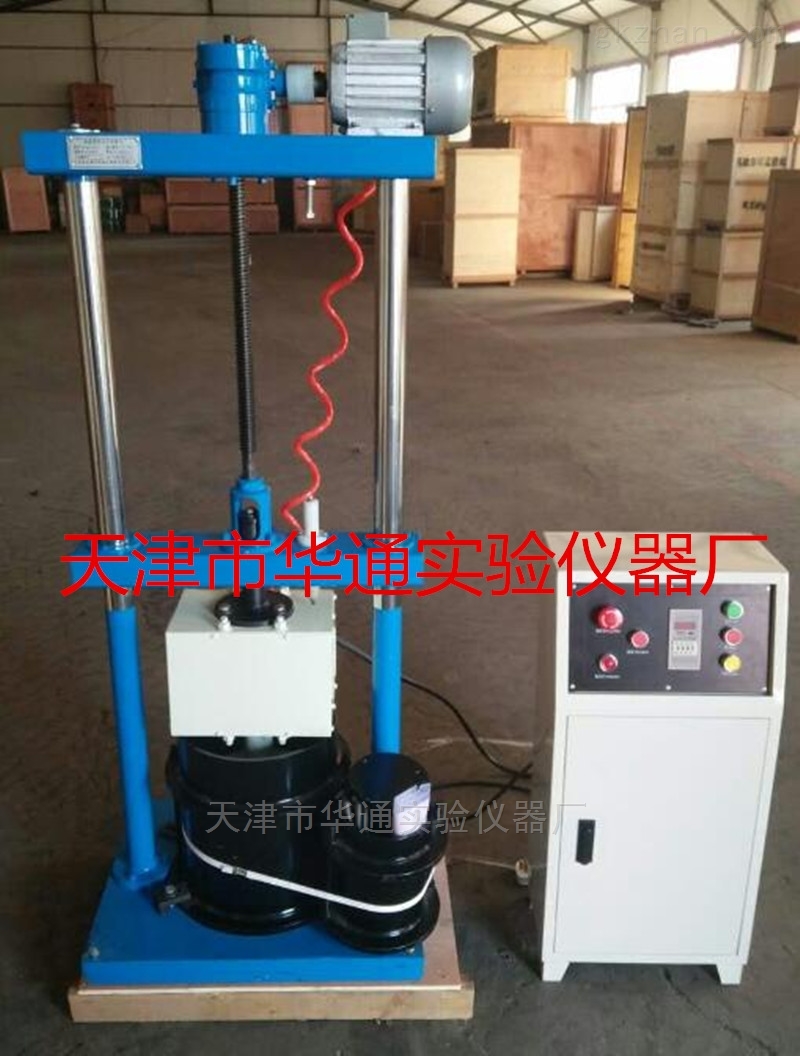

表面振动压实仪

产品价格1

- 更新时间 - 2018-10-25

厂商性质生产商

天天鲁啊鲁在线看名称天津市华通实验仪器厂

型号BZYS4212

产地天津天津市南开区三元村8号

联系人:请联系在线客服(联系我时,请说明是在智能制造网上看到的,谢谢!)

进入展商展台

产品简介

INTRODUCTION TO THE
表面振动压实仪可靠性好、使用范围广、宽温操作环境、操作简单。主要用于建筑、建材、水利、电力、冶金、石化、港口、道桥、市政等基本建设工程。三包期为正式交货之日起一年,对非人为造成的各类零件损坏,及时免费更换。

产品描述

DESCRIBE
BZYS-4212表面振动压实仪对于无粘性自由排水的土的zui大干密度的测度,击实实验法的曲型曲线是多峰或显著峰值,这表面该法对这类土已不是zui合适的试验法了而且由击实法确定的zui大干密度,常常低于振动压实试验的结果,BZYS4212表面振动压实仪按照我国交通部行业标准《公路土工试验规程》(JTJ051-93)结合交通部公路科学研究所的试验研究,新增了此法和振动台法,表面振动器法与振动碾压工况相似,操作简便,试样在振动压实时不产生分离现象,而且此法还可用于粗粒土大三轴试验,渗透试验,混凝土材料试验及基层材料试验等制件工作。
可靠性好、使用范围广、宽温操作环境、操作简单。主要用于建筑、建材、水利、电力、冶金、石化、港口、道桥、市政等基本建设工程。产品三包期为正式交货之日起一年,对非人为造成的各类零件损坏,及时免费更换。

智能天天射综合网


主要技术指标
1、振动频率:47.5HZ-50HZ
2、激 振 力:10-80KN
3、试验时间:数量0-999秒、任意设定
4、夯板作用在试样表面静压力:18Kpa
5、试筒规格:铁制大筒一个内径:280mm
铁质小筒一个内径:152mm
BZYS4212使用步骤
1.首先,浇注好混凝土基座(仪器的底座尺寸:570*510mm,实际浇注的尺寸应大底座尺寸150-200mm),在基座上垫8-10mm厚的橡胶板,将仪器放置上面,水平安装调试好,查看机器各部位是否能正常工作,运动部件需上清洁机油。
2.接上电源,设定好你所需的次数(初始值为360秒)。按“上升”键,使设备上升到可以装试料为准;
3.用小铲或漏斗将准备好的任一份试样徐徐填入试筒,并注意使颗粒分离程度zui小,抹平试样的表面。然后可用橡胶锤类似物敲打几次试筒壁,使试料下沉。
4.放下振动器,振动6min,升起振动器
5.再按以上的步骤重复第二层、第三层试样的振动压实;
6.卸去套筒,将直钢尺放于试筒直径位置上,测定振毕试样的高度。读数宜从四个均布于试样表面至少距离筒壁15mm的位置上测得,并精确至0.5mm,记录并计算试样的高度。
7.卸下试筒,测定并记录试筒与试样的质量。扣除试筒的质量即为试样质量。
试验操作规程
1、安装合适的试筒压紧试筒取适量的土样,用规定的工具装入试体,大致刮平试样表面。
2、确认三相线电源连接良好,控制器面板上电源指示灯是亮的。
3、按动控制器上上升,停止,下降按键,振动电机及配重各部件运动自如。
4、当按上升开关,振动器反而下降或按下降开关,振动器反而上升时,应倒电源线。否则上下行程开关都不起作用,容易损坏机器。
5、按一下下降按键,大滑套带动震动板和夯板下降,当夯板接触到松散的土样时,大滑套会继续下降,下降到大滑套下端面,距振动板突缘15-25mm时按一下停止按键,大滑套停止下降。
6、设定控制器上定时器,设定时间为6分钟,按下振动开关,振动开始振动,定时器显示振动时间,到6分钟后动板自动停止。
7、按下上升按键,套带动振动板,夯板上升,上升到限位块上端面便速箱下面15-25mm,按一下停止按键,大滑板停止上升。
8、按照试验规程加第二次土样,重复以上操作步骤二次,一个试样就算振动击实完毕。
9、卸下试验筒,用一平直钢尺,置于试筒直径位置,按规程量测数据再称重。
10、数据整理计算。
使用注意事项
1, 本机安装时,zui好浇注混凝土基础上,以求机器工作稳定,在混凝土基位上 垫 8-10mm 橡胶板,以减轻振动.
2, 在滑动部分及有黄油咀部位定加润滑油脂. 每次操作试验前应清除立柱外表面灰尘,应加注机械油 20#
3、设置了“急停”键,机器在做任何动作时,按下“急停”键,所有的动作全部停止。
4、释放“急停”键时,按该键顶部箭头指示方向旋90°角后放手,“急停”键即释放。
5、振动击实过程中,若机器悬吊丝杆下降的深度不够,有可能会出现空振,这时仅需按动一下“下降”键,到一定位置后按“停止”键即可。
6、振动板上的机罩螺栓上紧时,全部用了止退胶,出现故障拆下时需点一些“914”胶,防止螺栓退出。
7、设有行程开关,当振动上升或下降到顶点或下止点时,忘记按下“停止”键,机器自动停止
8、在正常的操作过程中,大滑套上升距上 死点20mm时,即按“停止”键,下降时锤头已接触土样,大滑套再下降50-60mm时即应按“停止”键。
9、在滑动部分及有黄油咀部位定期加润滑油及润滑脂。
10、每次操作试验前应消除立柱外表面灰尘,应加注机械油
